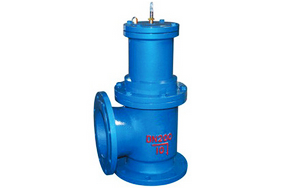

液動角式排泥閥

更新時間:2024/11/20

  質量穩定:實行全過程質量監控,細致入微,全方位檢測!

價格合理:高效內部成本控制,減少了開支,讓利于客戶!

交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
提供全套工程閥門解決方案,液動角式排泥閥售前、售中、售后專業服務。

  產品名稱: 液動角式排泥閥   產品型號: J744X
  驅動方式: 液動   連接形式: 法蘭
  結構形式: 角式   密封結構: NBR
  壓力范圍: 1.0MPa-1.6MPa   公稱通徑: DN50-DN400
  常用材質: 鑄鐵,鑄鋼,不銹鋼等   銘牌: 雄工品牌

產品說明   相關產品   訂貨流程

液動角式排泥閥,J744X液動角式排泥閥簡介,主要用于自來水公司各類水池,排除池底泥沙或污物。也可安裝在工作介質為水、氣、池等工業管道中作截流用,相關產品有J644X氣動快開角型、JM744、JM644X氣動、液壓快開型、H742X液動型、100S角式隔膜型。

液動角式排泥閥,J744X液動角式排泥閥工作原理及性能:

由液壓缸和角式截止閥兩大部分組成,液壓缸為動力帶動閥板升降,使閥體通道開或閉以達到流體通斷。液壓缸活塞密封件L型皮碗,其密封性能好,經久耐用。皮碗選用吸水革制作。開啟速度快,一般在15秒鐘內閥板已全開,閥板與閥體為軟密封,關閉后密封性能好,無泄漏,以便維修更換,如配以電磁換回閥指控液壓缸,則能實現遠控、自控等。若配手動裝置,可以4-12臺一排安裝同時啟動關閉,驅動壓力取于水廠本身,無需另加設備,可省人力物力,節約能源。

液動角式排泥閥,J744X液動角式排泥閥主要技術參數
      1.閥門公稱壓力:1.0Mpa
    2.閥體密封壓力:1.1Mpa
    3. 液壓缸工作壓力:0.15-0.3 Mpa 、0.3-1.0MPa
    4. 液壓缸工作介質:清水、氣、油
    5.介質溫度:常溫
    注:如有特殊要求(訂貨時注明)

液動角式排泥閥,J744X液動角式排泥閥結構特點

1、其密封性能好,經久耐用;
2、開啟速度快,一般在15秒鐘內閥板已全開;
3、閥板與閥體為軟密封,關閉后密封性能好,無泄漏;
4、配以電磁換回閥,則能實現遠控、自控等;
5、驅動壓力取于水廠本身,無需另加設備,可省人力物力,節約能源。

液動角式排泥閥,J744X液動角式排泥閥技術參數

公稱壓力:0.6MPa-1.6MPa
公稱通徑:50~400mm
適用介質:水、污水
驅動介質:清水、氣
適用溫度:0~80℃
法蘭標準:GB/T l 7241 6 GB/T 911 3
試驗標準:GB/T l 3927 APl 598

液動角式排泥閥,J744X液動角式排泥閥零部件材料

零件名稱   閥體、閥蓋 板閥   閥桿     液壓缸 密封圈
材 料   鑄鐵、球鐵、碳鋼 鑄鐵/碳鋼 不銹鋼 碳鋼、不銹鋼 丁腈橡膠

液動角式排泥閥,J744X液動角式排泥閥主要外形尺寸

公稱通徑 連接尺寸 進液接管(G)
D D1 L H1 H z-d
80 195 160 135 115 460 4-18 1/2"
100 215 180 145 125 500 8-18 1/2"
150 280 240 185 155 630 8-23 1/2"
200 335 295 225 185 750 8-23 1/2"
250 390 350 250 245 835 12-23 1/2"
300 440 400 280 240 970 12-23 1/2"
350 500 460 340 275 1110 16-23 1/2"
400 565 515 345 310 1220 16-25 1/2"

液動角式排泥閥,J744X液動角式排泥閥尺寸結構圖:

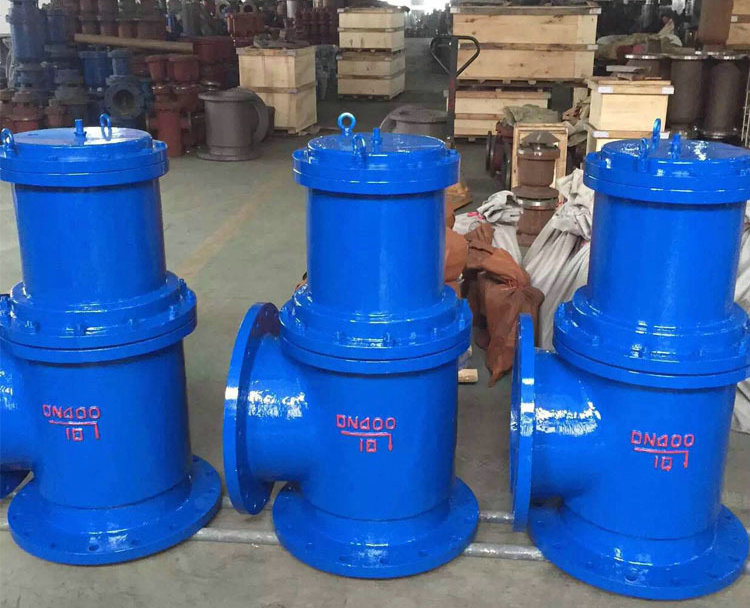

液動角式排泥閥,J744X液動角式排泥閥尺寸結構圖 液動角式排泥閥,J744X液動角式排泥閥實物圖片

售后服務承諾

 對于貴公司在雄工閥門訂購閥門產品,我司在售后服務方面作如下承諾:

一、我公司對產品質量實行三包,即:包質、包換、保修;

二、合同簽訂后,保證保質、保量,按時交貨;

三、本公司確保所提供閥門產品達到合同指標

四、對于需方的技術咨詢,隨時給予解答;

當接到用戶反應質量問題的信函或電話后,保證24小時內作出答復解決問題。

相關產品:手動快開排泥閥 更多相關產品:角式隔膜排泥閥
